EJOT® PEARLOCK – Kassettenbefestigung

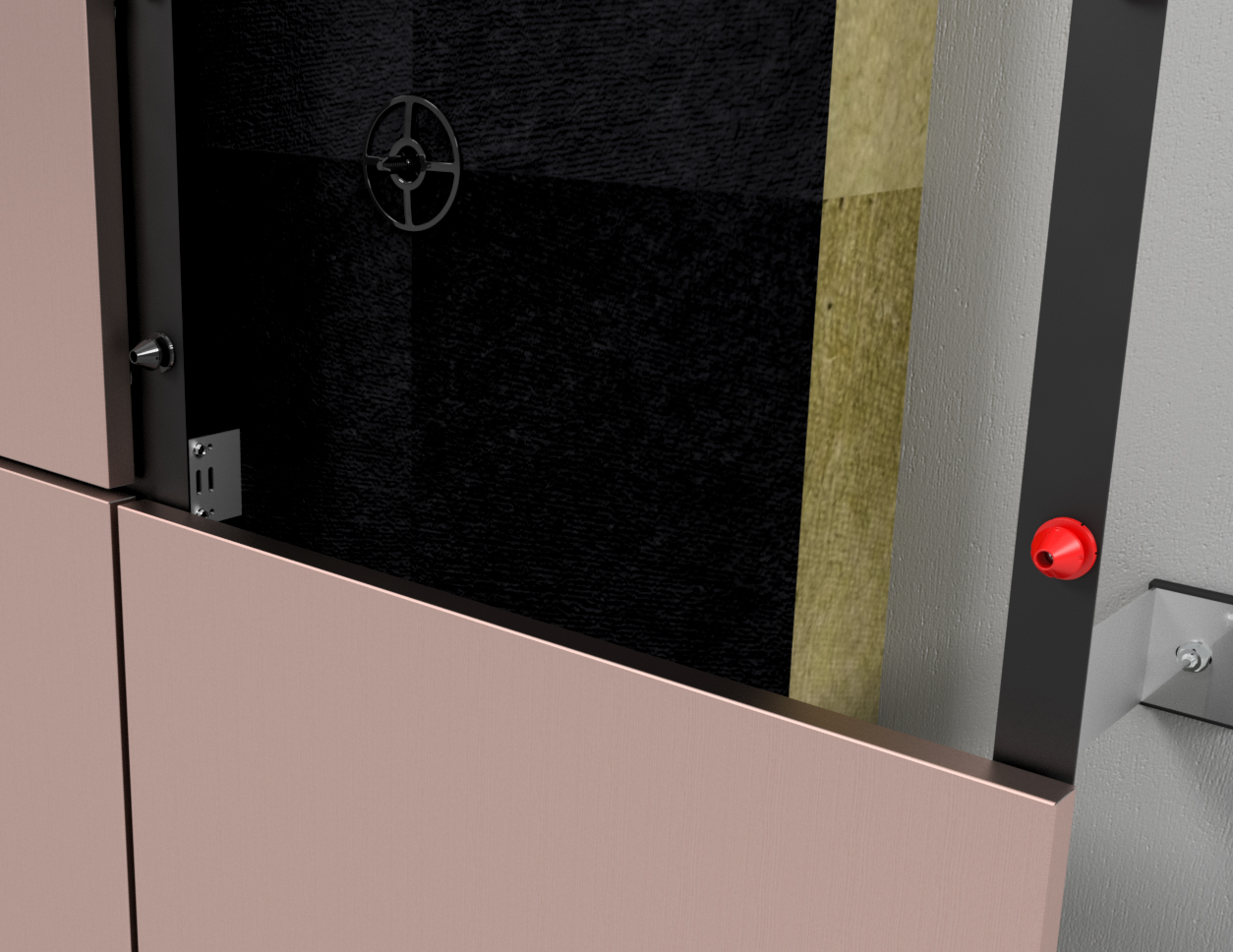

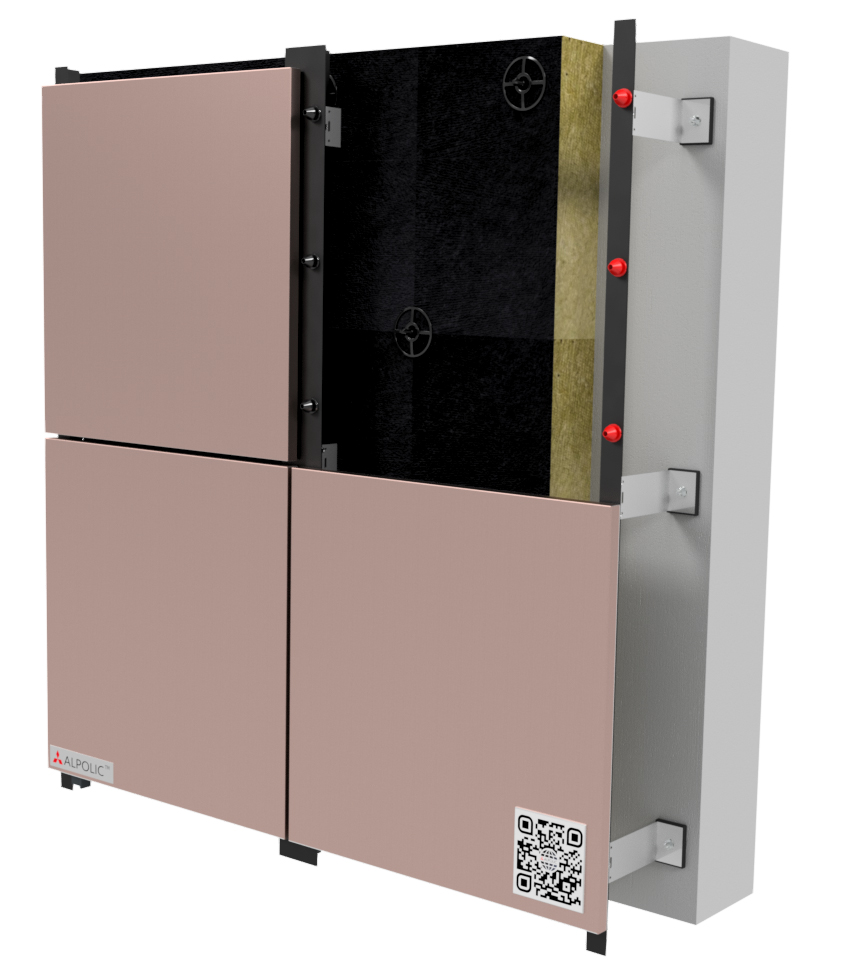

EJOT® PEARLOCK System für die verdeckte Befestigung von ALPOLIC™ Kassetten vorgehängte hinterlüftete Fassade (VHF)

Verdeckte Befestigung mit maximaler Montageeffizienz:
Mit dem EJOT® PEARLOCK System realisieren Sie hochwertige Fassaden mit einer homogenen Optik – bei gleichzeitig schneller, präziser und wirtschaftlicher Montage. Das patentierte Schlüssellochsystem ermöglicht die verdeckte Befestigung von ALPOLIC™ Aluminium-Verbundplatten als Kassettensystem an der vorgehängten hinterlüfteten Fassade (VHF). Es gewährleistet die exakte Positionierung der Fassadenkassetten, reduziert den Montageaufwand und sorgt für eine sichere Befestigung ganz ohne sichtbare Befestigungspunkte.

Schlüssellochbefestigung optimiert

Schnell finden. Präzise einhängen. Dauerhaft fixieren.
Die klassische Schlüssellochmontage erfordert höchste Genauigkeit: Bereits gesetzte Schrauben sind beim Ansetzen der Kassette nicht sichtbar.
Das EJOT® PEARLOCK System löst diese Herausforderung mit einer konisch zulaufenden Findehilfe („Cap“), die das sichere Auffinden des Befestigungspunktes ermöglicht – selbst bei eingeschränkter Sicht.

• Deutlich reduzierte Montagezeit
• Minimierter Justieraufwand
• Weniger Montagefehler
• Ebenmäßiges, homogenes Fassadenbild
• Nicht sichtbare Befestigung der ALPOLIC^TM Kassetten

Fest- und Gleitpunktlösung für die VHF

Für eine technisch einwandfreie vorgehängte hinterlüftete Fassade ist die Ausbildung von Fest- und Gleitpunkten entscheidend.

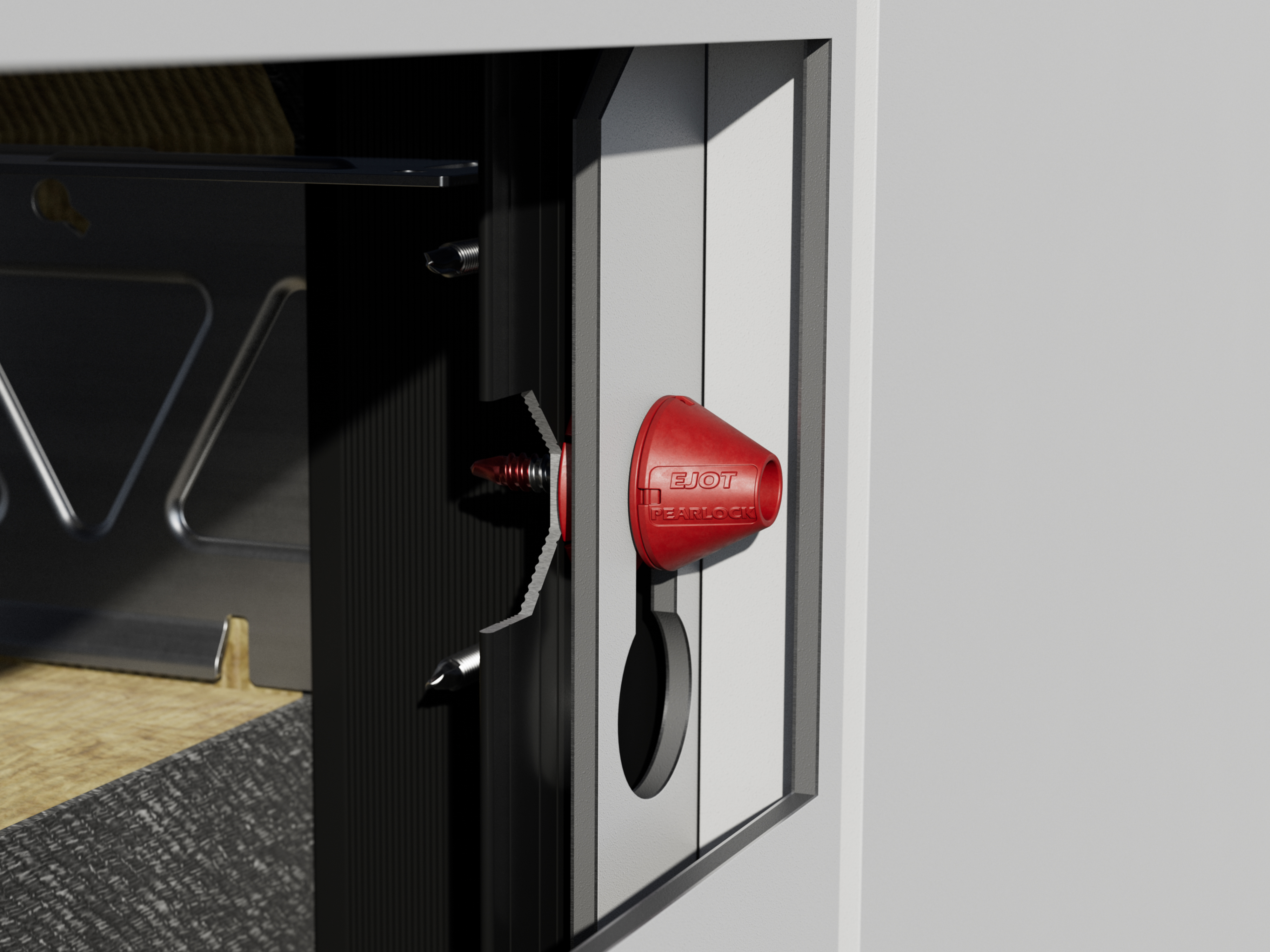

PEARLOCK F (Festpunkt)
Dauerhafte, präzise Fixierung der Kassette ohne Relativbewegung.

Pearlock_Fixed_Point_Fastener_Application_Close

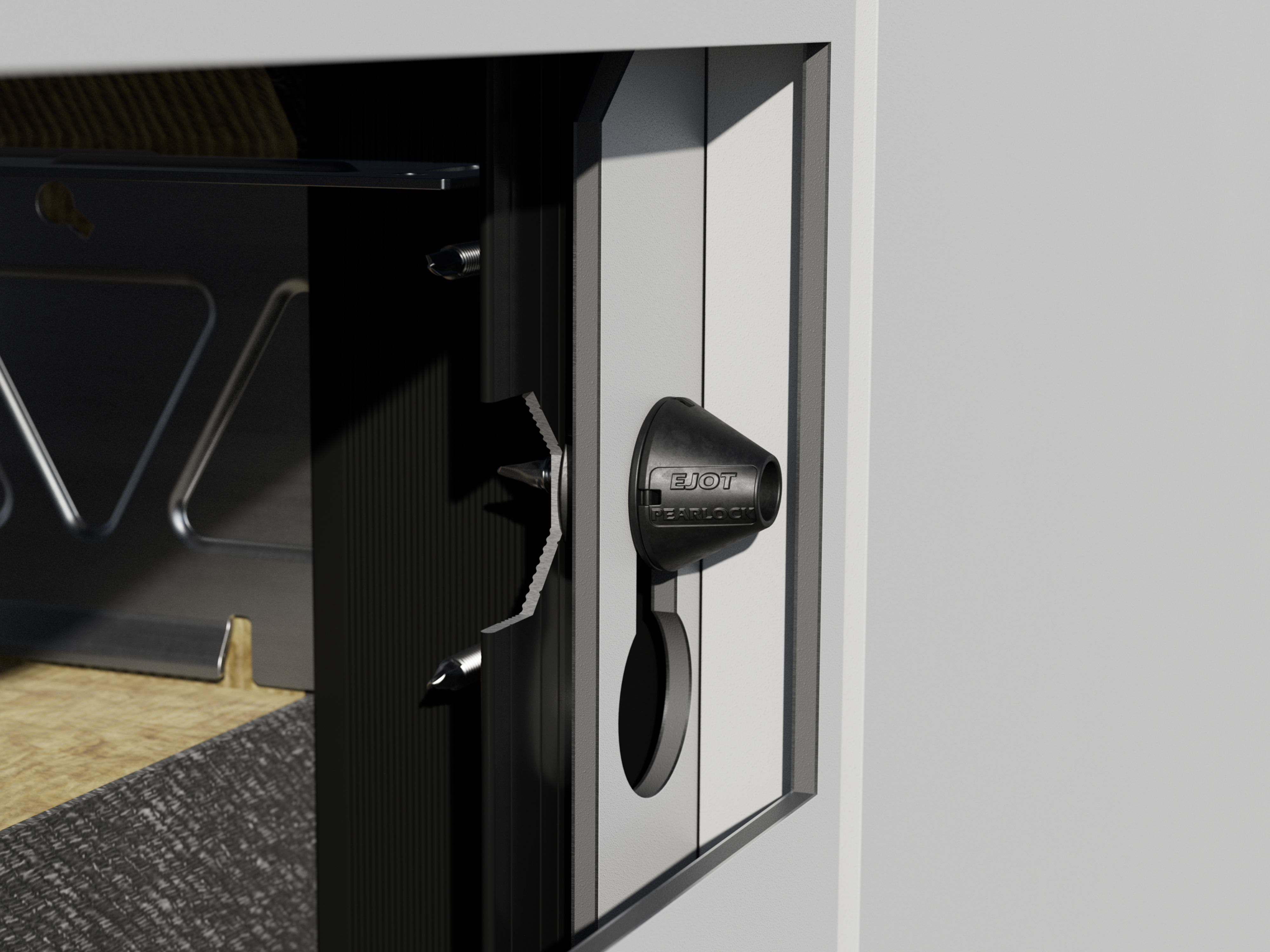

PEARLOCK S (Gleitpunkt)
Aufnahme thermischer Längenänderungen durch kontrollierte Dilatation von bis zu ±3 mm – für eine spannungsarme Fassadenkonstruktion.

Pearlock_Sliding_Point_Fastener_Application_Close

Kompatibel mit Aluminium-, Stahl- und Holzunterkonstruktionen

Das System kann auf unterschiedlichen Unterkonstruktionen eingesetzt werden. Je nach Projektanforderung kommen passende EJOT® Schraubentypen zum Einsatz.

Der integrierte Anschlagbund der LT-TD-Schrauben sorgt für:
• Lotrechte Ausrichtung zur Unterkonstruktion
• Definierte Klemmlänge
• Reproduzierbare Montagequalität
• Hohe Ausführungssicherheit auf der Baustelle

Warum ALPOLIC™ die ideale Basis für das PEARLOCK System ist

Für eine präzise Schlüssellochbefestigung an Fassaden ist die Materialstabilität entscheidend.

Die außergewöhnlich hohe Steifigkeit und das Herstellungsverfahren der ALPOLIC™ Aluminium-Verbundplatten bildet die technische Grundlage für großformatige, formstabile Kassetten mit exzellenter Planheit.

Unabhängige Tests bestätigen eine bis zu 40 % höhere Stabilität im Vergleich zu marktüblichen Verbundplatten. Das Ergebnis ist ein optimal abgestimmtes System aus ALPOLIC™ Kassette und EJOT® PEARLOCK Befestigungstechnik.

Rückbaubar und wartungsfreundlich

Einzelne Kassetten können problemlos demontiert oder ausgetauscht werden – ohne sichtbare Beschädigungen der Fassadenoberfläche. Das erhöht die Flexibilität bei Wartung, Sanierung oder späteren Anpassungen.

Systemvorteile auf einen Blick

• Verdeckte Befestigung von ALPOLIC™ Kassetten
• Innovative Schlüssellochbefestigung
• Fest- und Gleitpunktlösung integriert
• Schnelle, präzise Montage
• Geeignet für Alu-, Stahl- und Holzunterkonstruktionen
• Ideal für großformatige Fassadenplatten
• Rückbaubar und austauschbar

Vergleich Befestigungssysteme

Kriterien	Nieten/Schrauben	Kleben	Kassette (HC)	Kassette (Geschraubt)	Kassette (Pearlock)
Verdeckte Befestigung	Nein	Ja	Ja	Ja	Ja
Vertikales Layout	Ja	Ja	Nein	Ja	Ja
Horizontales Layout	Ja	Ja	Nein	Ja	Ja
Maximale Stützprofil-Spannweite	1000 mm	700 mm	2200 mm	750 mm	1000 mm
Fugenbreite	8 - 10 mm	8 - 10 mm	15 - 20 mm	24 mm	8 - 10 mm
Systemdicke	54 mm	54 mm	100 mm	80 mm	81 mm
Austausch einzelner Paneele	Ja	Nein	Ja	Ja	Ja
Empfohlene Anwendung	budgetoptimierte Fassadenlösung	nichtsichtbare ebene Platte	horizontales Kassettenlayout	budgetoptimierte Kassettenlösung	verdeckt befestigte Designkassette
